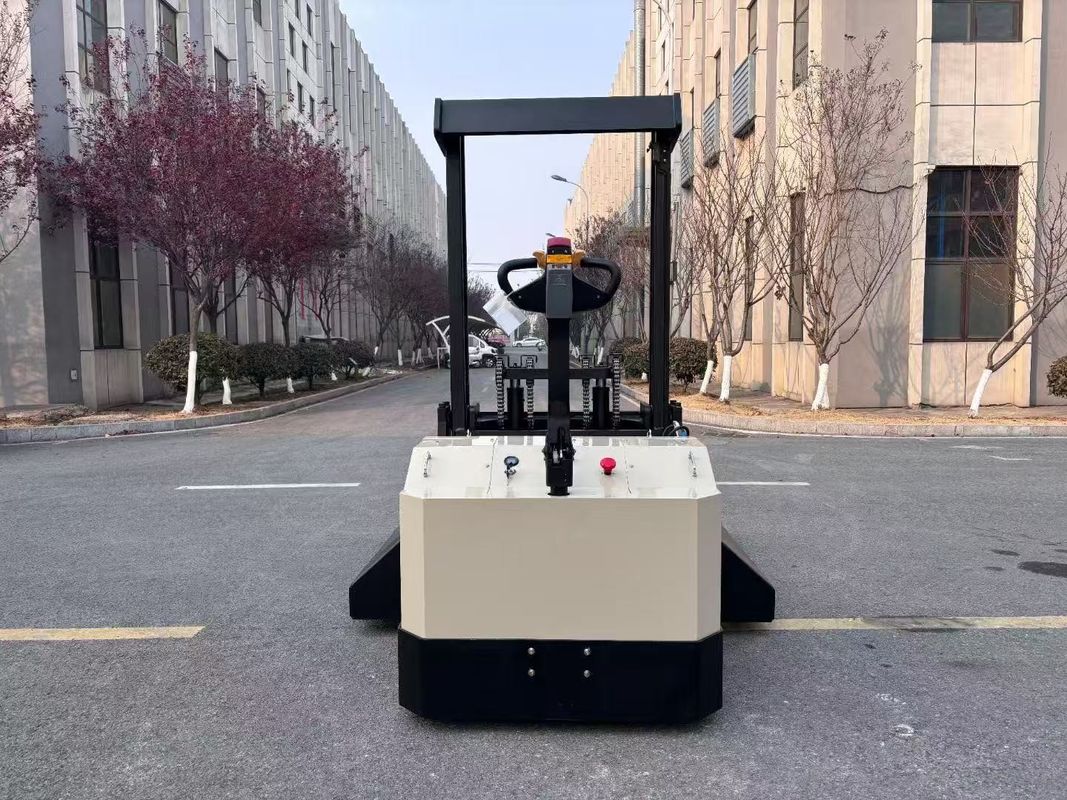

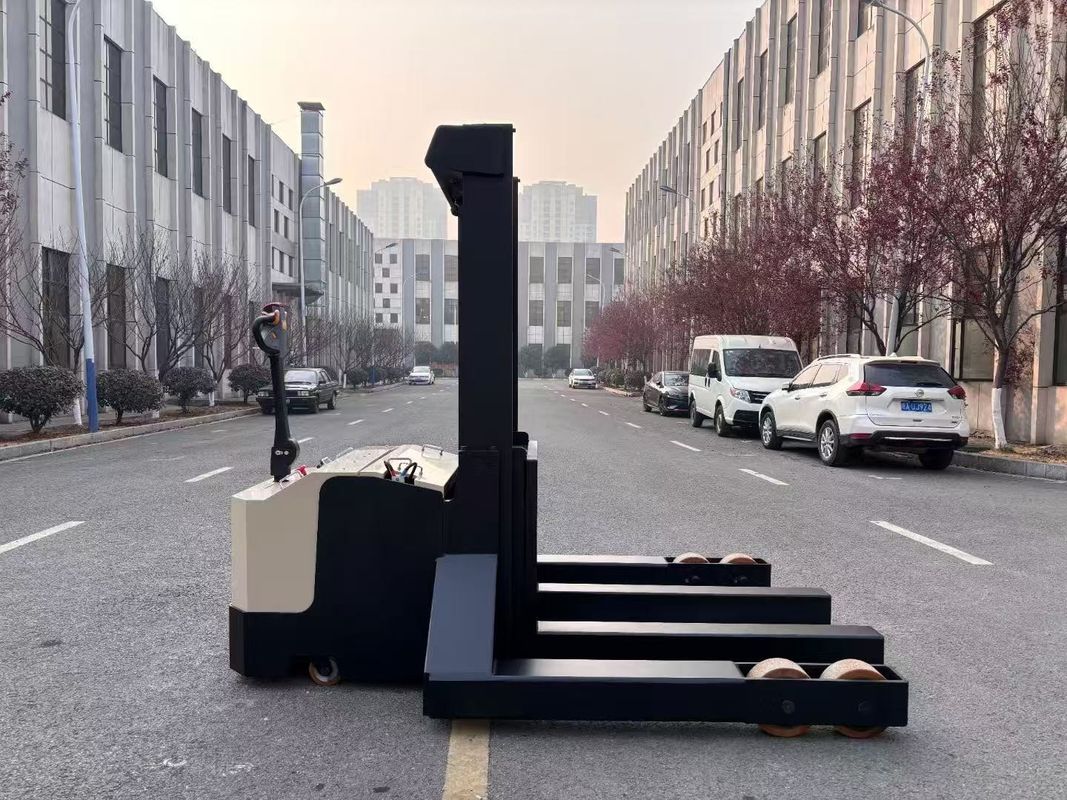

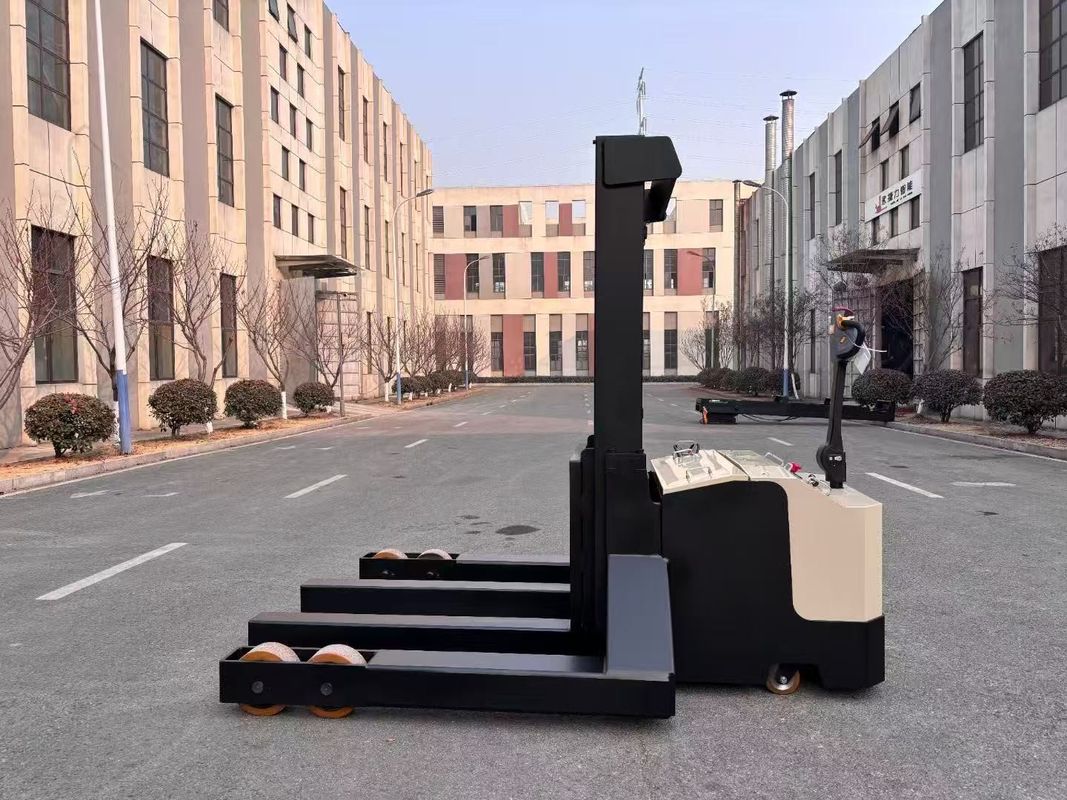

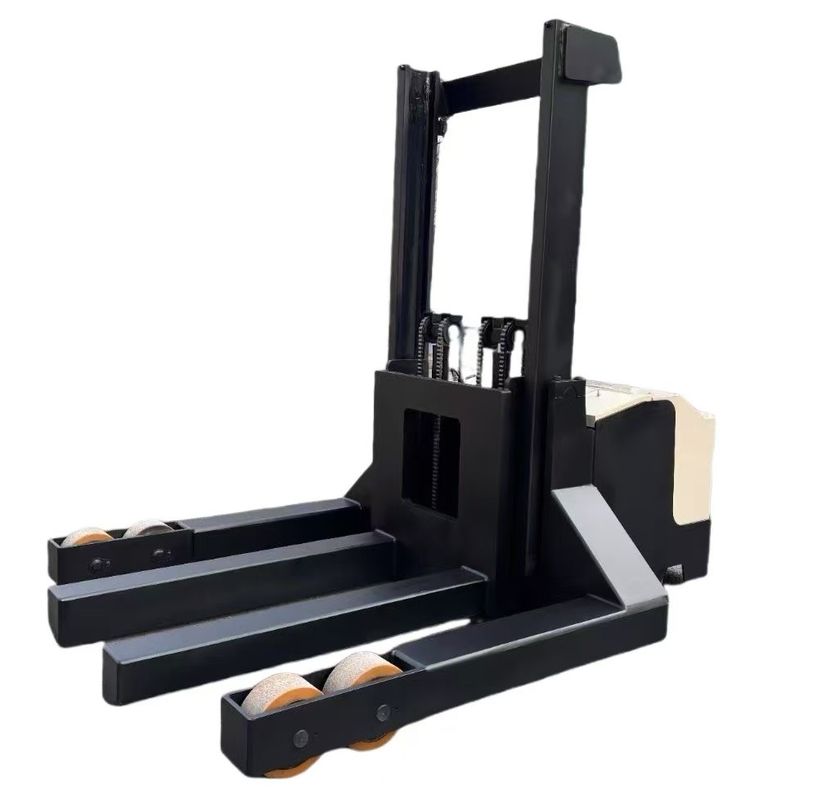

비표준 포크리프트 스택러
부하량 5000kg
들어올림 높이: 1200mm
끈 길이는 1550mm
끈 너비: 800mm
배터리 용량: 48V300AH
커티스 제어 시스템
전자 스티어링 걷기 스타일
금속 껍질
장점
안전 안전
제품 매개 변수
| 型号 | 모델 | CDD30D-17 | |
| 驱动方式 | 전력 종류 | 산화전지 납산전지 | |
| 운전방식 | 운전 유형 | 步行式 워키 타입 | |
| 额定载荷 | 부하량 | Q ((kg) | 5000 |
| 起升高度 | 들어올림 높이 | h3 ((mm) | 1200 |
| 총장 | 전체 길이가 | L1 ((mm) | 2067 |
| 总宽 | 전체 너비 | b1/b2 | 850/1360 |
| 货叉 사이즈 | 포크 크기 | s/e/l ((mm) | 65/190/1150 |
| 货叉 외면 거리 | 포크의 바깥 너비 | b5 ((mm) | 680 |
| 门架闭高度 门架 닫고 있는 높이 | 마스트 닫힌 높이 | h1 ((mm) | 2090 |
| 起起时门架 최대高度 (含 货架) | 승강기 (부하 등지 포함) 를 들어 올리는 동안 기둥의 최대 높이 | h4 ((mm) | 5100 |
| 용량 | 부하 뒷받침의 너비 | b3 ((mm) | 800 |
| 货叉离地高度 (최저) | 바닥에서 포크의 높이 (최저) | h6 ((mm) | 86-88 |
| 整车离地间隙 | 차량의 지상 높이 (최저) | m ((mm) | 30 |
| 操纵手柄離地高度 조종하는 손잡이 | 조작 손잡이의 높이 | h5 ((mm) | 1270 |
| 蓄電池, 전압/상정 용량 | 배터리,전압/용량 | V/Ah | 24/210 |
| 배터리 무게 | 배터리 무게 | 1kg | 90 |
| 整车重量 (전지 포함) | 차량 무게 (배터리 포함) | 1kg | 1370 |
| 驱动电机功率 ((S2-60min) | 구동 모터 전력 (S2-60min) | kw | 1.5 (AC) |
| 起升电机功率 (올라기 전기 전력) | 리프팅 모터 힘 | kw | 2.2 |
| 타이어 | 타이어 | 聚氨?? 폴리우레탄 | |
| 타이어 사이즈, 드라이버 휠 | 타이어 크기, 드라이브 휠 | mm | φ250x80 |
| 타이어 사이즈,承重轮 | 타이어 크기, 베어 휠 | mm | φ85x70 |
| 평형 휠 크기 | 균형 바퀴의 차원 | mm | φ130x55 |
| 车轮数量, 前/后 ((x=驱动轮) | 앞/뒤 바퀴 수 (x=추동 바퀴) | 4/1X-3 | |
| 轮距,驱动侧 | 휠 트랙, 드라이브 사이드 | mm | 545 |
| 轮距,承重侧 | 휠 트랙, 곰 쪽 | mm | 490 |
| 轴距 | 휠베이스 | y(mm) | 1421 |
| 载荷中心 | 부하중심 | C(mm) | 600 |
| 前悬距 | 앞 윗부분 | x(mm) | 695 |
| 轉 半径 | 회전 반지름 | 파도 (mm) | 1637 |
| 堆?? 통로 너비 (托盘1000x1200) 1200 跨货叉 | 스파킹 채널 너비 (발레트 1000x1200) | 아스트 ((mm) | 2511 |
| 堆?? 통로 너비 (托盘800x1200) 1200沿货叉 | 포크를 따라 스파킹 채널 너비 (팔렛 800x1200) 1200 | 아스트 ((mm) | 2482 |
| 满载时桥负荷,驱动侧/承重侧 | 전량 축 부하, 드라이브 측면/베어 측면 | 1kg | 1016/2354 |
| 空载时桥负荷,驱动侧/承重侧 | 무부하 축 부하, 드라이브 측면/베어 측면 | 1kg | 900/470 |
| 行驶速度,满/空载 | 운전 속도, 완전 부하/부하 없이 | km/h | 30.5/4.0 |
| 起升速度,满/空载 | 리프팅 속도, 완전 부하/무부하 | mm/s | 80/125 |
| 下降 속도,满/空载 | 하강 속도, 완전 부하/무부하 | mm/s | 160/105 |
| 최대爬坡能力,满/空载 (S2-5min) | 최대 등반, 완전 부하/무부하 (S2-5min) | % | 6/10 |
| 제동 방식 | 브레이크 타입 | 전자기제동전자기브레이크 | |
| 转向方式 | 스티어링 타입 | 机械转向기계 스티어링 | |
| 배터리 교체 방법 | 배터리 교체 방법 | 吊取式 승강기 종류 | |
|
참고:1, 위의 CDD20D 貨叉 외측 거리 680mm,载荷曲線 위는 CDD20D 포크의 부하 곡선이며 외부 거리는 680mm입니다 2, 貨叉外側距離為560mm時,CDD20D起升高度H1600~2500mm時,不失負荷. 포크의 외부 거리가 560mm일 때,CDD20D는 ライト 높이 1600~2500mm 때 부하를 잃지 않을 것입니다.이 고도가 His2500~5000mm 때로딩 표준 부하 곡선을 기준으로 150kg 감소합니다. |
|||
